Epa quase há um ano que não se passava nada por aqui!... :O
Brevemente irá decorrer o novo CLN e por consequência iremos apresentar um novo projecto. Existem algumas ideias que ficaram do ano passado e pronto, básicamente é isso que existe :D (como sempre).
07/04/2010
14/07/2009
Crazy Bird
12/07/2009
Sound Reaction - How to?!?
Construir este circuito é bastante acessível, barato e é um bom acompanhamento para qualquer sinal de audio. Este circuito esta no blog little-scale desenvolvido pelo senhor Tomczak. Na versão original é usado dois monitores, na nossa usamos só um.
Material necessário:
1x Arduino ou semelhante
2x fichas vga
1x ficha jack audio mono (o tamanho que vos der mais jeito)
fio, solda, ferro ou breadboard
Peguem num conector vga e soldem fios em todos os pinos
Identifiquem os fios que estão ligados aos pinos 1, 2, e 3 (que são respectivamente o red, green e o blue), esses vão ligar ao arduino por isso ponham-os para o lado. Todos os outros liguem a outro conector vga respeitando os números dos pinos, pino 4 com pino 4, etc...

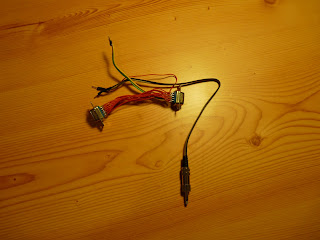

Ao fim de algum tempo devem chegar a isto
Soldem o jack de audio. Liguem o ground do jack (perna maior) ao pino 5 de um dos conectores vga e a um ground do arduino. O pino do sinal de audio do jack (perna menor) soldem um fio, que vai ligar ao arduino.
E agora só falta ligar TUDO!Os fios dos pinos 1, 2 e 3 vão ligar ao arduino nos pinos 4, 5 e 6. O sinal de audio liga-se ao pino analógico 0 do arduino e o ground ao ground do arduino. A ficha vga que tem os fios que vão ligar ao arduino ligam ao monitor, projector, etc. e a outra à saída vga de um portátil, pc, qualquer coisa com video!
Façam o upload do código:
void setup() {
DDRD = B11111111;
}
void loop() {
PORTD = analogRead(0);
}
E desfrutem de uns visuais a dar para o psicadélico!!!
Material necessário:
1x Arduino ou semelhante
2x fichas vga
1x ficha jack audio mono (o tamanho que vos der mais jeito)
fio, solda, ferro ou breadboard
Peguem num conector vga e soldem fios em todos os pinos
Identifiquem os fios que estão ligados aos pinos 1, 2, e 3 (que são respectivamente o red, green e o blue), esses vão ligar ao arduino por isso ponham-os para o lado. Todos os outros liguem a outro conector vga respeitando os números dos pinos, pino 4 com pino 4, etc...
Ao fim de algum tempo devem chegar a isto
Soldem o jack de audio. Liguem o ground do jack (perna maior) ao pino 5 de um dos conectores vga e a um ground do arduino. O pino do sinal de audio do jack (perna menor) soldem um fio, que vai ligar ao arduino.
E agora só falta ligar TUDO!Os fios dos pinos 1, 2 e 3 vão ligar ao arduino nos pinos 4, 5 e 6. O sinal de audio liga-se ao pino analógico 0 do arduino e o ground ao ground do arduino. A ficha vga que tem os fios que vão ligar ao arduino ligam ao monitor, projector, etc. e a outra à saída vga de um portátil, pc, qualquer coisa com video!
Façam o upload do código:
void setup() {
DDRD = B11111111;
}
void loop() {
PORTD = analogRead(0);
}
E desfrutem de uns visuais a dar para o psicadélico!!!
04/07/2009
29/06/2009
CLN13
Second post!!
Fase 1 - fazer qualquer coisa para o caldas!
Fase 2 - fazer realmente qualquer coisa para o caldas!!
Fase 3 - Já não há tempo e temos mesmo que arranjar um projecto..
O que é o Caldas!?-->caldaslatenight.com
É um acontecimento anual, na cidade das Caldas da Rainha onde as próprias casas se tornam pequenos 'palcos'. Onde cada um pode manifestar os seus projectos, num ambiente de bastante folia!No Caldas Late Night, apresentámos vários projectos interactivos baseados em várias plataformas (arduino, processing, midiox, ... freeware stuff :D.
Instalação feita com arduino reactiva ao som ( caos!! )
Ableton Live controlado com comando da PS.
Reprodução de sons gerados por um teclado do chinês. (awesome!!)
Programa de desenho, usando os joystciks de um comando com a forma de um .!. (símbolo das caldas).
Comunicação arduino/processing.
Exemplo do uso da coisa..
Visão anamórfica
'não faz sentido?!'
<------ tah dahh! daqui já ta nice!
Atariufrom? - no final pediamos às pessoas para assinalarem de onde vinham.Posteriormente vai ser utilizado para a criação de uma base de dados interactiva! (tivemos uma pessoa do mexico!!)
Depois explicamos melhor como funcionam as coisas e onde nos baseamos para as fazer!
Fase 1 - fazer qualquer coisa para o caldas!
Fase 2 - fazer realmente qualquer coisa para o caldas!!
Fase 3 - Já não há tempo e temos mesmo que arranjar um projecto..
O que é o Caldas!?-->caldaslatenight.com
É um acontecimento anual, na cidade das Caldas da Rainha onde as próprias casas se tornam pequenos 'palcos'. Onde cada um pode manifestar os seus projectos, num ambiente de bastante folia!No Caldas Late Night, apresentámos vários projectos interactivos baseados em várias plataformas (arduino, processing, midiox, ... freeware stuff :D.
Instalação feita com arduino reactiva ao som ( caos!! )
Ableton Live controlado com comando da PS.
Reprodução de sons gerados por um teclado do chinês. (awesome!!)
Programa de desenho, usando os joystciks de um comando com a forma de um .!. (símbolo das caldas).
Comunicação arduino/processing.
Exemplo do uso da coisa..
Visão anamórfica
'não faz sentido?!'
<------ tah dahh! daqui já ta nice!
Atariufrom? - no final pediamos às pessoas para assinalarem de onde vinham.Posteriormente vai ser utilizado para a criação de uma base de dados interactiva! (tivemos uma pessoa do mexico!!)
Depois explicamos melhor como funcionam as coisas e onde nos baseamos para as fazer!
